Item
|
Description
|
Model
|
Quantity
|
Unitprice
|
Amount
|
1
|

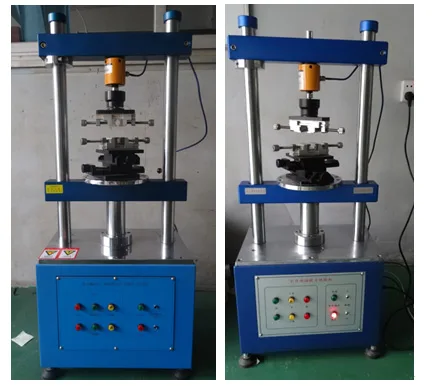

QY/KK-100H
|
全自动插拔力测试机
|
1台
|
RMB .00
|
RMB .00
|
一、概述：本机适用于各种连接(jie)器(qi)之插入力及拔出力测试，搭配专利设(she)计之自动求心装置，将可(ke)得到完全准确(que)之插拔力试验，利用Windows视窗中文画面设定，操作简单方便，且所有资料皆可储存(试验条件、位移、曲线图、寿命曲线图、检查报表等）解决各种连(lian)接器测试的夹具问题及测试时公(gong)母连接器能自动对准，不会有吃单边的问题。 搭配动态(tai)阻抗测试系统，可在测试插拔力同时测试动态阻(zu)抗并(bing)绘制（荷重-行程-阻抗曲线图）
二、测试项目：1、连接器单孔插拔试验
2、连接器插拔寿命试验
3、连接器Normal Force测试
4、连接器整排插拔试验
5、连接器单Pin与塑胶保持力试验
6、各种压缩、拉伸破坏强度试验。
三、机器特点：
1、测试条件皆由电脑画面(mian)设定(ding)，并可储存。由下拉式菜单勾选设(she)定或直接输入数(shu)据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候(hou)位置、空压次数等）。
2、可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护(hu)功能(neng)、可确保荷重元不致损坏。
3、同时显示荷重-行(xing)程曲线图及寿命曲(qu)线图。
4、自动荷重零点检出，并可设定原点(dian)检出荷重值。
5、荷重单位显示：N、lb、gf、Kgf可自由切换。
6、可同时搭配数个荷重元(yuan)（2Kgf/5Kgf/20Kgf/50Kgf选购）。
7、机台采用高(gao)钢性结构设(she)计，搭配伺服马达，长时间使用下(xia)能确(que)保精度，适合一般引张压缩测试(shi)及插(cha)拔力寿命测试。
8、超规格值停止（于寿命测试时，测试数据超出设定上下限值(zhi)时机器自动停止。
9、测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插(cha)入点电阻值、荷重或行程之电阻值。
美国传力品牌力量传感器确保力值精准
四、规格参数
测定最大荷重
|
0—50KG
|
最小显示荷重
|
0.01KG
|
荷重精度
|
0.2% FS
|
最大测定高度
|
150mm
|
最小微调距离
|
0.01mm
|
测定速度范围
|
1—150mm/min
|
传动机构
|
滚珠螺杆
|
驱动马达
|
日本松下伺服马达
|
传感器
|
美国传力高精度
|
外观尺寸
|
360×260×1040mm
|
重量
|
约70kg(机台)
|
电源
|
AC220V 50HZ
|
五、测试界面：
执行界面：
测试报表输出：
荷重—行程曲线图、寿命曲线图、测试报表、皆为A4标准纸张规格，且由电脑印表机直接(jie)列(lie)印。
插拔荷重-行程曲线图：
可直接显示并储存每次测试之位移与力量(liang)值(zhi)变化。(X轴代表行程，Y轴代表力量)
每一量测图形皆可由十字游标追踪轨迹(ji)，判读每(mei)一测定点对应之荷重(zhong)及行程值，最小解析度0.01mm(0.001mm)
曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放(fang)置N个曲线图。
卷轴式曲线图显示，可任意浏览曲线图。
同时显示「荷重-行程曲线图」及「寿命曲线图」
寿命曲线图：
报表抬头内(nei)容可随时修改。
报表上可显示每(mei)条曲线之最大值(zhi)、最小值、平均值。
报表上可显示测试上、下限之规格线。
可设定同时显(xian)示多组(zu)寿命图。
测试报表：
测试报表自动产生(A4规格)，并可转档输出(如Excel)或透过网路直接输出。
报表抬头内(nei)容可随时修改。
自动计算：最大值、最小值、平均值、差值、标准差、工程能力指数。
可输入测试上、下限值，超出规格自动判定OK或NG。
六、售后服务：质保一年、终身服务。
付款方式：定金50%，余款货到后付清。
交货地点：贵司
交货日期：定金确认后15个工作日发货。
包装运输方式：送货上门 。
